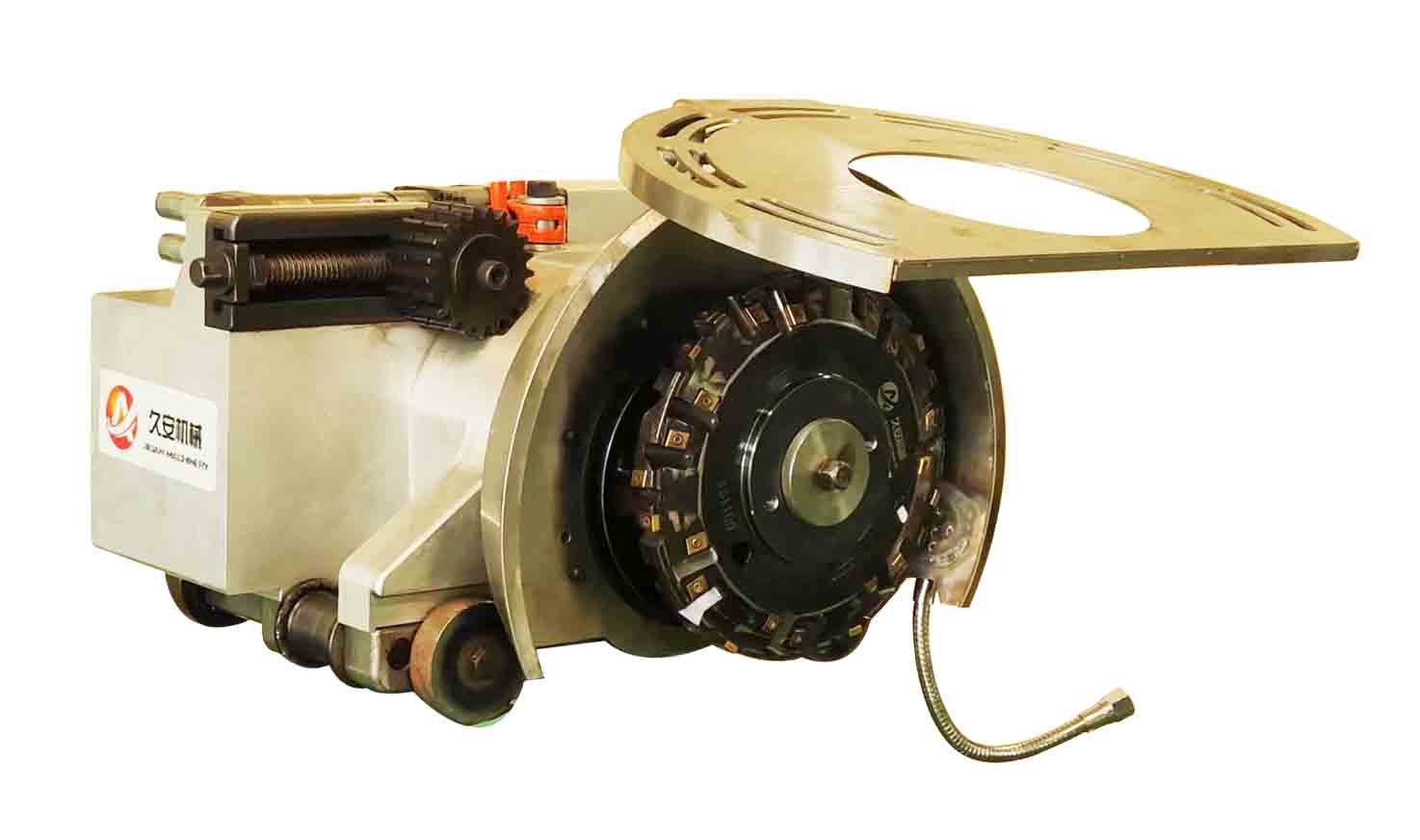

它操作簡單且效率高，徹底改變了工業管道的冷切割過程。通過一根特殊的驅動鏈條固定，高速爬管機在繞著管子爬行過程中，同時完成切割和坡口，切削效果達到坡口焊接的要求?？焖?、精度高。高速爬管機可用于對所有普通材質及壁厚且管徑大于150 mm的管子進行切割和坡口。配備特殊的銑削刀片，其中標準坡口角度為30°和37.5°，切割寬度為14mm，在實際作業過程中能留下完好的銑削面。該設備具有靈活的鏈條脹緊送刀系統，在野外作業條件下，可對非圓管道作業進行補償.配合導軌及導軌輪使用，即使在可見度為零的條件下，完成高精度切削。高速爬管機采用密閉環液壓驅動系統，尤其適合危險或水下作業環境。

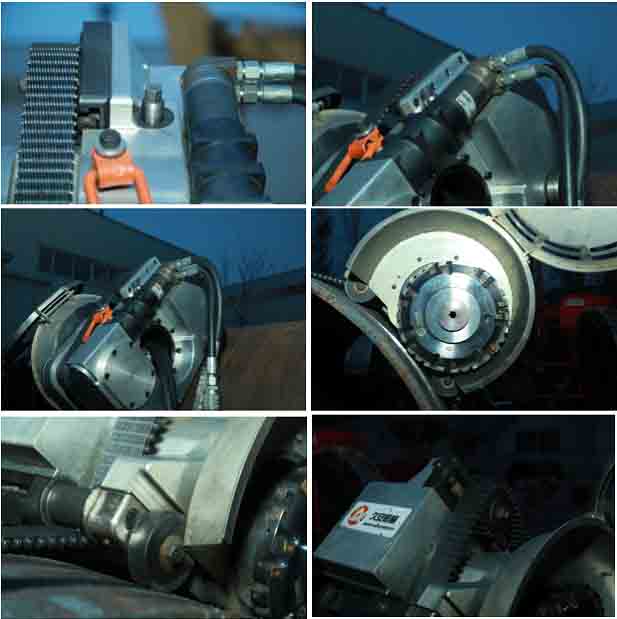

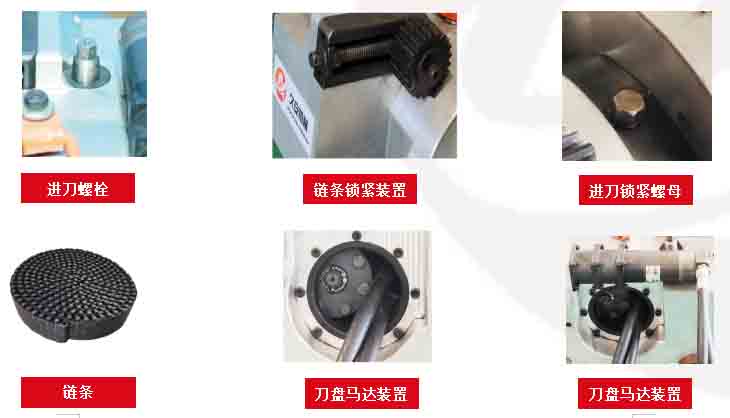

細節圖
產品參數
| 名稱 | 高速爬管機 |
| 加工工藝 | 冷切割工藝，適用于在線油氣長輸管道進行切割坡口加工 |
| 功能 | 機械冷切割、坡口功能，并可切坡同時加工 |
| 適用管徑 | 6″-48″ |
| 機體材質 | 機體采用航空鋁合金材質;零部件采用合金材料 |
| 機體設計 | 緊湊堅固的設計，適用各種施工環境 |
| 加工坡口角度 | 22.5°30°27.5°37°45°（可定制角度） |
| 可加工壁厚 | ≤35mm |
| 可加工管材 | 各種高強度鋼，包括不銹鋼、X70鋼、X80鋼、碳鋼 |
| 刀具材質 | 合金材料 |
| 刀盤刀具 | 刀盤刀具采用分離設計，作業現場可單獨換刀，提高作業效率 |
| 刀盤轉速 | 0~310 rpm/min |
| 刀盤直徑 | ≥250mm |
| 刀盤扭矩 | 740 N.m |
| 主軸功率 | 14 kw |
| 行走速度 | 在30mm管壁厚切斷爬行速度不低于50mm/min |
| 脹緊方式 | 單鏈條脹緊 |
| 切削馬達流量 | 75 L/min |
| 進給馬達流量 | 20 L/min |
| 機器凈重 | 110kg |
| 工具及螺紋規格 | 整機裝卸與調節螺栓規格統一,僅需一把扳手即可 |
| 外形尺寸 | 540mm*450mm*374mm |
